Konfigurasi VoIP Menggunakan Vlan

Konfigurasi VoIP Mengunakan Vlan

Halo halo halo kawan semua selamat datang kembali di blog saya, kali ini di materi TLJ saya akan menjelaskan tutorial cara konfigurasi VoIP menggunakan Vlan. Pastikan selalu ya kalian mengunjungi blog saya karena di sana kalian akan menemukan abanyak artikel-artikel menarik yang tentunya dapat menambah ilmu kalian. Oke tanpa basa-basi langsung saja kita oprek-oprek.

1. Langkah awal adalah kalian buat terlebih dahulu topologi seperti dibawah ini, dengan aturan kita kelompokkan PC menjadi Vlan 10, kita beri nama Data. Kita kelompokkan juga IP Phone dengan Vlan 20, kita beri nama Voice. Selain itu kita kelompokkan juga Switch dan Router dengan Vlan 100, kita beri nama Management. Dan jangan lupa untuk menghubungkannya menggunakan kabel straight karena berbeda device.

2.  Kemudian kita colokkan terlebih dahulu adapter pada ke tiga IP phonenya.

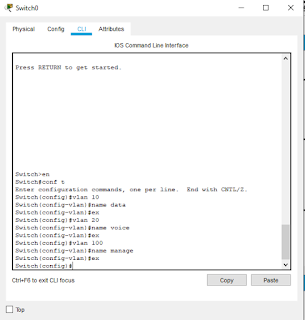

3. Lalu kita lakukan konfigurasi vlan pada switch, caranya klik switchnya lalu klik CLI. Kemudian kalian masukkan script berikut,

vlan 10
name data
ex
vlan 20
name voice
ex
vlan 100
name Management
ex

4. Jika sudah selanjutnya kalian konfigurasi IP Address pada vlan 100 juga konfigurasi IP default nya, masukkan script berikut,

int vlan 100
ip add 192.168.100.1  255.255.255.0
no shut

ex
ip default-gateway 192.168.100.10

5. Kita konfigurasi native vlan 100 nya, masukkan script ini,

int fa 0/1
sw mode trunk
sw trunk native vlan 100
no shut

ex



6. Selanjutntya kita berikan access vlan untuk interface yang terhubung pada setiap vlan. Masukkan script berikut,

int range fast 0/2-4

sw mode acc

sw acc vlan 10

sw voice vlan 20

ex

7. Kemudian kita masuk ke router caranya sama seperti masuk pada switch, kita konfigurasi routernya agar lampu kabel yang maenghubungkan switch dan router aktif/berwarna hijau. Caranya masukkan script ini,

en

conf t

int fast 0/0

no shut

ex

Setelah itu kalian bisa melihat pada topologi bahwa kabel nya sudah berubah menjadi warna hijau.

8. Selanjutnya masukkan script ini,

int fast 0/0.10

enca dot1q  10

ip add 192.168.10.1 255.255.255.0

ex

int fast 0/0.20

enca dot1q  20

ip add 192.168.20.1 255.255.255.0

ex

int fast 0/0.100

enca dot1q 100 native

ip add 192.168.100.10 255.255.255

ex

9. Setelah itu kita lakukan konfigurasi DHCP nya. Masukkan script berikut,

ip dhcp excluded-address 192.168.10.1

ip dhcp excluded-address 192.168.20.1

ip dhcp pool voice

net 192.168.20.0 255.255.255.0

default-router 192.168.20.1

option 150 ip 192.168.20.1

ex

ip dhcp pool data

net 192.168.10.0 255.255.255.0

default-router 192.168.10.1

option 150 ip 192.168.10.1

ex

10. Kemudian setelah DHCP sekarang kita konfigurasi IP Phonenya, ikuti script berikut. Karena kita memakai 3 IP Phone maka kita buat max ephone nya jadi 3.

telephony-service
max-ephone 3
max-dn 3
ip source-address 192.168.10.1  port 2000

ip source-address 192.168.20.1  port 2000

auto assign 4 to 6

auto assign 1 to 5
ex

11. Selanjutnya kita isi nomer masing-masing IP phone yaitu,

ephone-dn 1

number 111

ex

ephone-dn 2

number 222

ex

ephone-dn 3

number 333

ex

12. Kita ke PC terlebih dahulu lalu ke desktop dan ip address kemudian klik DHCP untuk mendapatkan IP default dari router, lalukan hal ini di 3 PC.

13. Dan kita kembali lagi ke router lalu kita atur type, dan button untuk IP Phone nya, ikuti script berikut,

ephone 1

type 7960

button 1:1

ephone2

type 7960

button 1:2

ephone 3

type 7960

button 1:3

14. Jika setelah memasukkan script button muncul bacaan "Need to configure ephone......" dan nomer IP Phone belum muncul maka kita cabut terlebih dahulu adapter yang terpasang pada IP Phone nya, jika sedang di button 1:1 maka cabut adapter IP phone 1 kemudian pasang kembali dan klik forward untuk me-restart nya. Begitu juga untuk seterusnya hingga ephone 3.

15. Kemudian kita tes untuk menelpon IP Phone 2 melalui IP Phone 1. Jika statusnya "Ring Out" maka kita telah tersambung dengan PC 2. Konfigurasi pun selesai.

Nah mudah bukan melakukannya hehe, silahkan di coba oleh kalian ya. Patstikan selalu datang ke blog saya, sekian terimakasih.

Pamit.
